Dobór właściwej średnicy rury osłonowej lub przepustowej decyduje o tym, czy instalacja zostanie wykonana raz, prawidłowo – czy też będzie wymagała kosztownych poprawek. Zbyt mała średnica utrudnia montaż i ogranicza możliwość rozbudowy, zbyt duża oznacza niepotrzebne koszty materiałowe i trudności z uszczelnieniem.
Dlaczego dobór średnicy ma znaczenie?
Średnica przepustu to nie tylko, ile kabli można przez nią poprowadzić, lecz także jaki rodzaj pokrywy uszczelniającej da się w niem zamontować. Systemowe pokrywy termokurczliwe czy zimnokurczliwe mają ściśle określone zakresy średnic, w jakich zachowują pełną szczelność – dobór przepustu musi więc uwzględniać nie tylko sam kabel, ale całą resztę systemu uszczelniającego.
Przeczytaj także: Kiedy i jak stosować rury osłonowe do ochrony okablowania?

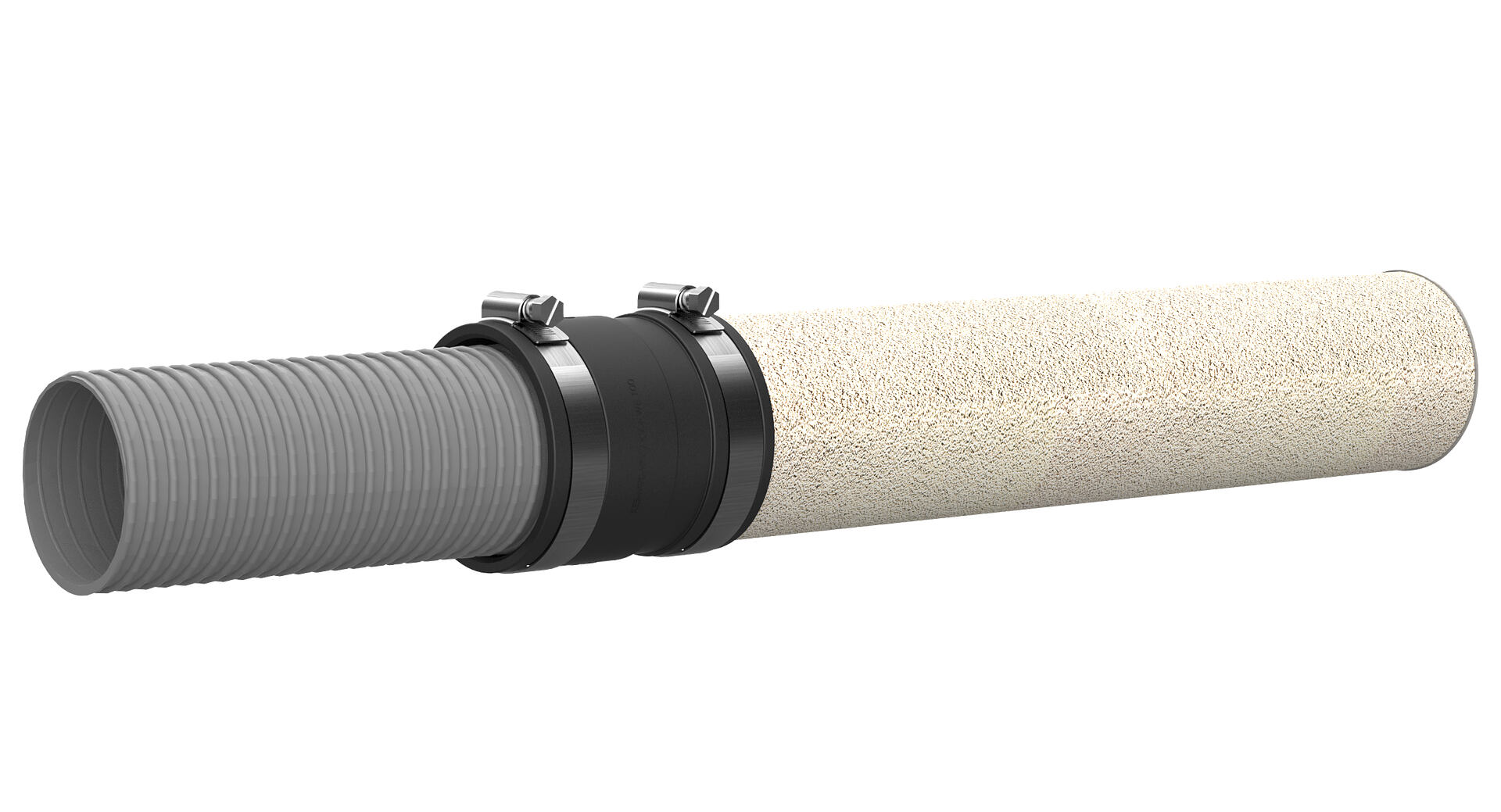

Jak dobrać średnicę rury osłonowej?
Przy wyborze średnicy rury osłonowej bierze się pod uwagę kilka czynników: liczbę kabli prowadzonych w jednej rurze, ich łączną średnicę zewnętrzną, zapas montażowy potrzebny do swobodnego przeciągnięcia przewodów oraz – co często pomijane – możliwość późniejszego doposażenia trasy w kolejne kable. Dobrą praktyką jest pozostawienie pewnego zapasu przekroju ponad sumę średnic prowadzonych kabli, tak aby montaż nie wymagał nadmiernego wciskania przewodów ani ich zginania z małym promieniem.
Jaka średnica rury przepustowej sprawdzi się w konkretnym przypadku?
Rury przepustowe stosowane w systemach ZVR, SFR czy FZR dostępne są w zakresie średnic od około 80 do 300 mm, w zależności od systemu, oraz w długościach odcinków od 100 do 500 mm, wykonywanych na indywidualne zamówienie. Dla pojedynczego kabla energetycznego niskiego napięcia zwykle wystarcza mniejsza średnica, natomiast przy wiązkach kabli teletechnicznych lub przyłączach do obiektów przemysłowych częściej dobiera się rury o większym przekroju, umożliwiające jednoczesne prowadzenie kilku niezależnych tras. Wersję dzieloną, przydatną wtedy, gdy uszczelnienie trzeba założyć na już ułożonych kablach, oferuje system FZRG.
Przeczytaj także: Przejścia kablowe pod drogami i nawierzchniami utwardzonymi
Jak dobrać rozmiar przepustu kablowego do rury osłonowej?
Przepusty systemowe, takie jak HSI150, mają ściśle określoną wewnętrzną średnicę ramy, do której dobiera się odpowiednią pokrywę – termokurczliwą, zimnokurczliwą lub przeznaczoną do podłączenia konkretnej rury osłonowej o zadanej średnicy zewnętrznej. Oznacza to, że dobór rury osłonowej i przepustu kablowego powinien odbywać się łącznie, jako jeden, spójny projekt trasy instalacyjnej, a nie jako dwie oddzielne decyzje podejmowane na różnych etapach inwestycji.
Przykład doboru odpowiedniej średnicy przepustu w praktyce
Weźmy pod uwagę dwa typowe scenariusze. W domu jednorodzinnym, gdzie do budynku wprowadzane jest jedno przyłącze energetyczne i jedno teletechniczne, zwykle wystarczy przepust o mniejszej średnicy wewnętrznej, np. rzędu 90 mm, z pojedynczą pokrywą uszczelniającą dobraną do średnicy kabla. W obiekcie komercyjnym lub przemysłowym, gdzie przez tę samą ścianę prowadzonych jest kilka kabli energetycznych i wiązka światłowodów, lepszym rozwiązaniem będzie przepust o większej średnicy – na przykład 150 mm – z pokrywą wieloprzelotową, umożliwiającą jednoczesne uszczelnienie kilku przewodów o różnych średnicach.
Tego rodzaju porównanie pokazuje, że nie istnieje jeden uniwersalny rozmiar, który sprawdzi się w każdej sytuacji – dobór zawsze powinien wynikać z konkretnego projektu instalacyjnego, a nie z uśrednionych, ogólnych zaleceń.
Sprawdź także: Przepusty kanalizacyjne.
Kiedy warto skonsultować dobór z doradcą technicznym?
W praktyce najczęstszym błędem jest dobieranie średnicy rury wyłącznie pod aktualne potrzeby, bez zapasu na przyszłość. W obiektach, w których planowana jest rozbudowa instalacji – na przykład dodatkowe przyłącza teletechniczne – warto od razu przewidzieć większą średnicę rury i przepustu, korzystając z doradztwa technicznego producenta systemu. Zespół HT Polska pomaga dopasować rury osłonowe i przepustowe do konkretnego projektu, uwzględniając zarówno bieżące, jak i przyszłe potrzeby inwestycji.
